單列角接觸球軸承

這種軸承具有接觸角，所以適于承受一個方向的軸向負荷，或合成負荷。

結構上，承受徑向負荷后產生軸向分離，所以，將2 個軸承對置使用，或二個以上成對雙聯使用。單列向角接觸球軸承，可以使用預壓方法提高剛性，因此，適用于高旋轉精度的機床主軸等。

一般，接觸角30°（代號Ａ）及40°（代號Ｂ）的角接觸球軸承保持架，依照表1。但根據不同的條件也使用合成樹脂保持架或聚酰胺成型保持架。尺寸表記載的基本額定負荷，以表1 保持架區分為基準。

成對雙聯角接觸球軸承

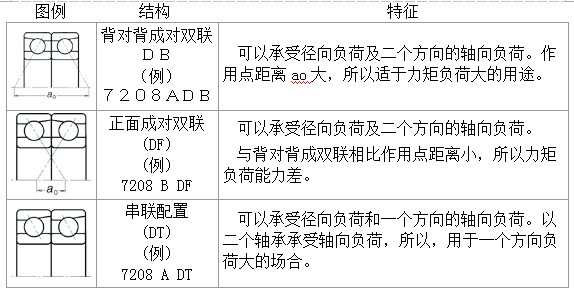

成對雙聯軸承的結構、特征如表所示

雙列角接觸球軸承

將單列角接觸球軸承背對背雙聯，內圈、外圈各自成為一體的結構?？梢猿惺芏€(gè)方向的軸向負荷，有力矩負荷能力?？梢宰鳛楣潭ǘ溯S承使用。使用沖壓保持架。

４點接觸球軸承

內圈分成二個，以一個軸承可以承受二個方向的軸向負荷。接觸角為３５°軸向負荷能力大，適用于承受純軸向負荷，或軸向負荷大的合成負荷。使用銅合金車制保持架。
